المواصفات الفنية لهورن الألتراسونيك | Ultrasonic Horn Technical Specifications
1. الوصف العام (General Description)

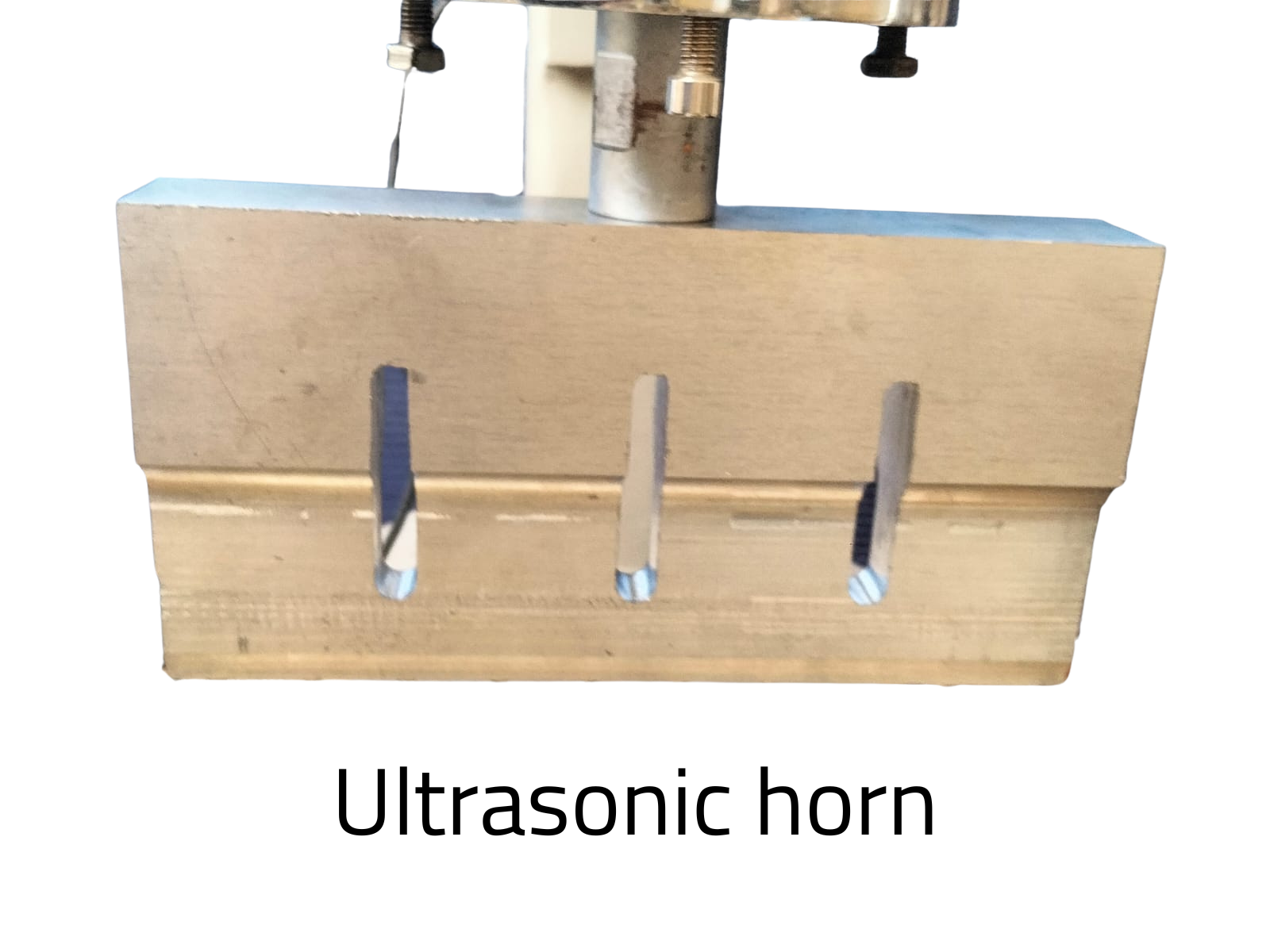

هذا “الهورن” مصمم لتضخيم ونقل الاهتزازات الميكانيكية من المحول (Transducer) إلى السطح المراد لحامه أو قطعه. يتميز بوجود فتحات طولية (Slots) لضمان توزيع منتظم للاهتزازات ومنع حدوث إجهادات حرارية أو تشققات في المعدن.
2. البيانات التقنية (Technical Data)
| الخاصية (Property) | المواصفات (Specifications) |
| الخامة (Material) | سبيكة ألومنيوم عالية الجودة (7075-T6) أو تيتانيوم (Grade 5) |
| التردد التشغيلي (Frequency) | 15 kHz / 20 kHz (حسب التصميم) |
| عرض الواجهة (Face Width) | [يتم القياس بالمليمتر، مثلاً: 150 – 200 مم] |
| عدد الفتحات (No. of Slots) | 3 فتحات (لتقليل الإجهاد الجانبي وتوحيد السعة) |
| نوع الاتصال (Mounting Thread) | M16 أو M18 أو 1/2-20 UNF (برغي التثبيت) |
| السعة (Amplitude) | قابلة للتعديل بناءً على نسبة التضخيم (Gain Ratio) |
| المعالجة السطحية (Surface Treatment) | أكسدة صلبة (Hard Anodizing) لزيادة مقاومة التآكل |
3. المميزات الرئيسية (Key Features)
-
توزيع منتظم للطاقة: بفضل الفتحات الثلاث، يوفر الهورن اهتزازاً متساوياً على كامل عرض السطح.
-
عمر تشغيلي طويل: مصنع من معادن ذات معامل “مرونة” عالٍ لتحمل الترددات العالية دون كسر.
-
دقة التردد: تم ضبطه بدقة عالية (Frequency Tuning) ليعمل بانسجام تام مع المولد (Generator).
4. التطبيقات (Applications)
-
لحام الأقمشة غير المنسوجة (Non-Woven) مثل الكمامات والملابس الطبية.
-
لحام الأكياس البلاستيكية وتغليف المواد الغذائية.
-
لحام القطع البلاستيكية العريضة في صناعة السيارات.
5. تعليمات الصيانة (Maintenance Tips)
-
التنظيف: يجب تنظيف سطح العمل بانتظام لمنع تراكم الرواسب التي تؤثر على جودة اللحام.
-
التثبيت: التأكد من ربط البرغي (Stud) بعزم دوران محدد لمنع فقدان الطاقة أو ارتفاع الحرارة عند نقطة الاتصال.
-
الفحص الدوري: التأكد من عدم وجود شقوق مجهرية (Micro-cracks) في منطقة الفتحات.
